Шкафы оперативного тока ШОТ/ШУОТ «ЭЛТЕХ-А»

Техническое ОПИСАНИЕ ШОТ/ШУОТ

Назначение ШОТ

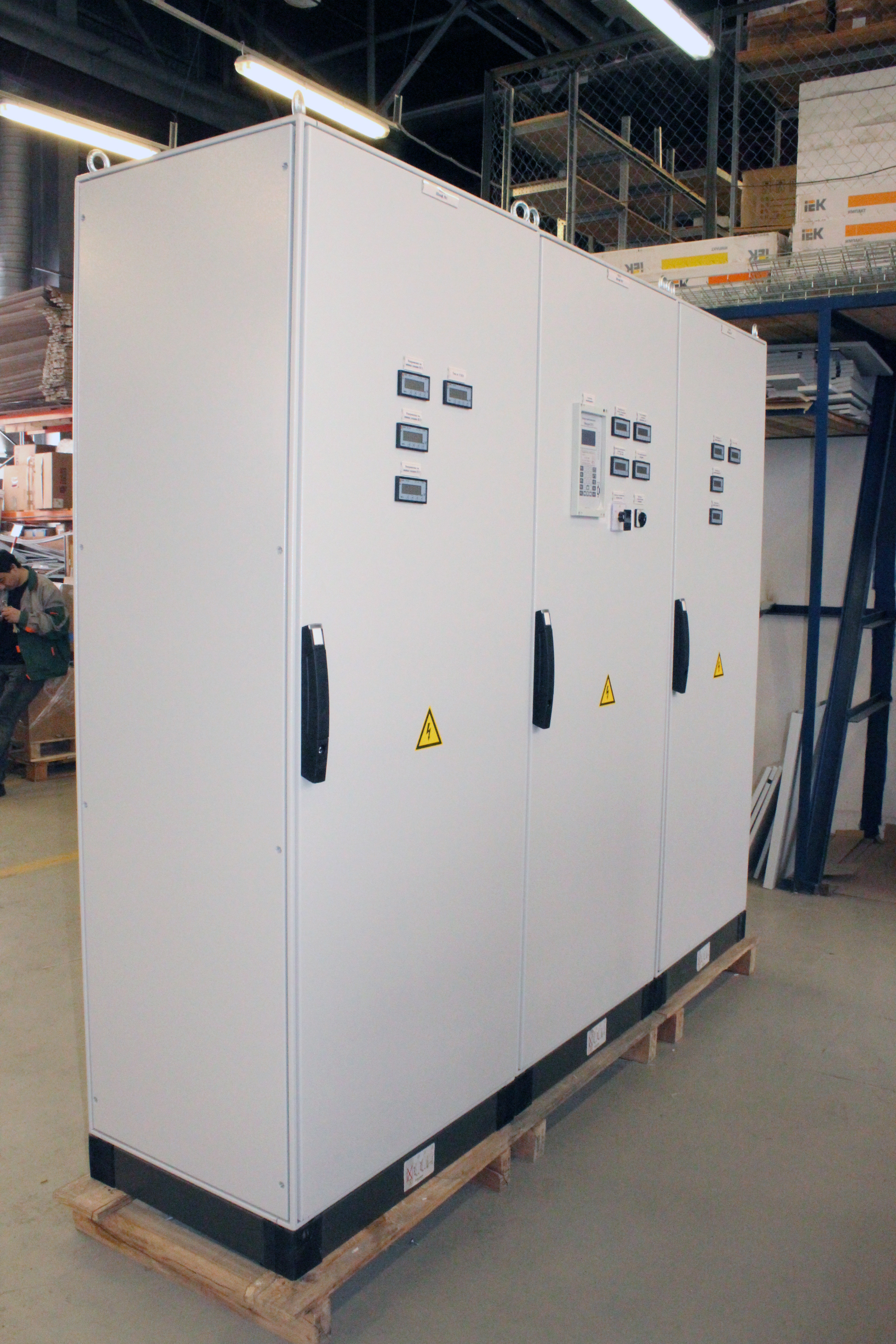

Шкафы оперативного постоянного тока типа ШОТ (аналогичные наименования - ШУОТ, ЩПТ) предназначены для бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации на электрических станциях и подстанциях, а также могут быть использованы и в других отраслях промышленности. Шкафы ШОТ могут быть как самодостаточными устройствами бесперебойного питания систем автоматики, так и частью системы оперативного постоянного тока типа на подстанции или РП.

Область применения

Шкафы оперативного тока ШОТ ориентированы на отечественного потребителя, в производственном процессе которого надежность электроснабжения играет важную роль. Как правило, это предприятия, работающие в непрерывном технологическом цикле:
- нефтехимическая отрасль;
- целлюлозно-бумажная и горнорудная промышленность;
- металлургия и машиностроение;
- объекты ТЭЦ и энергетический сектор;
- аэропорты;
- портовые сооружения;
- узлы связи телекоммуникационные системы;
- медицинские учреждения;
- распределительные пункты для питания оперативных цепей схем релейной защиты и автоматики.

Шкаф ШОТ предназначен для использования в сетях, как однофазного, так и трехфазного переменного тока напряжением 220 и 380В, соответственно, частотой 50 Гц с глухо-заземленной нейтралью.

Отличительные особенности ШОТ

БАЗОВОЕ ИСПОЛНЕНИЕ ШОТ:
• резервирование между секциями с коммутацией рубильником разъединителем;
• контроль тока подзаряда АБ;
• контроль тока заряда/разряда АБ;
• измерение напряжения между полюсами АБ;
• измерение напряжения на сборных шинах шкафа ввода и секционирования и шкафов отходящих линий щитовыми приборами;
• контроль напряжения на шинах ШОТ и формирование сигнала о его превышении и понижении;
• контроль пульсаций напряжения на шинах ШОТ и формирование сигнала о превышении значения пульсации напряжения;
• световая сигнализация состояния оборудования ШОТ;
• световая сигнализация положения коммутационных и защитных аппаратов;
• защита от импульсных перенапряжений;
• прерыватель питания для организации шины «мигающего света»;
• дистанционная сигнализация состояния оборудования ШОТ и положения коммутационных и защитных аппаратов на ШОТ.

ОПЦИИ ШОТ:
• цифровые измерительные приборы;
• прибор измерения напряжения симметрии АБ;
• устройства контроля и измерения сопротивления изоляции главных шин и напряжения полюсов относительно земли;
• устройства автоматического поиска линии отходящей от ШОТ с замыканием на землю;
• блок аварийного освещения;
• передача информации в АСУ ТП по каналу RS 485.
