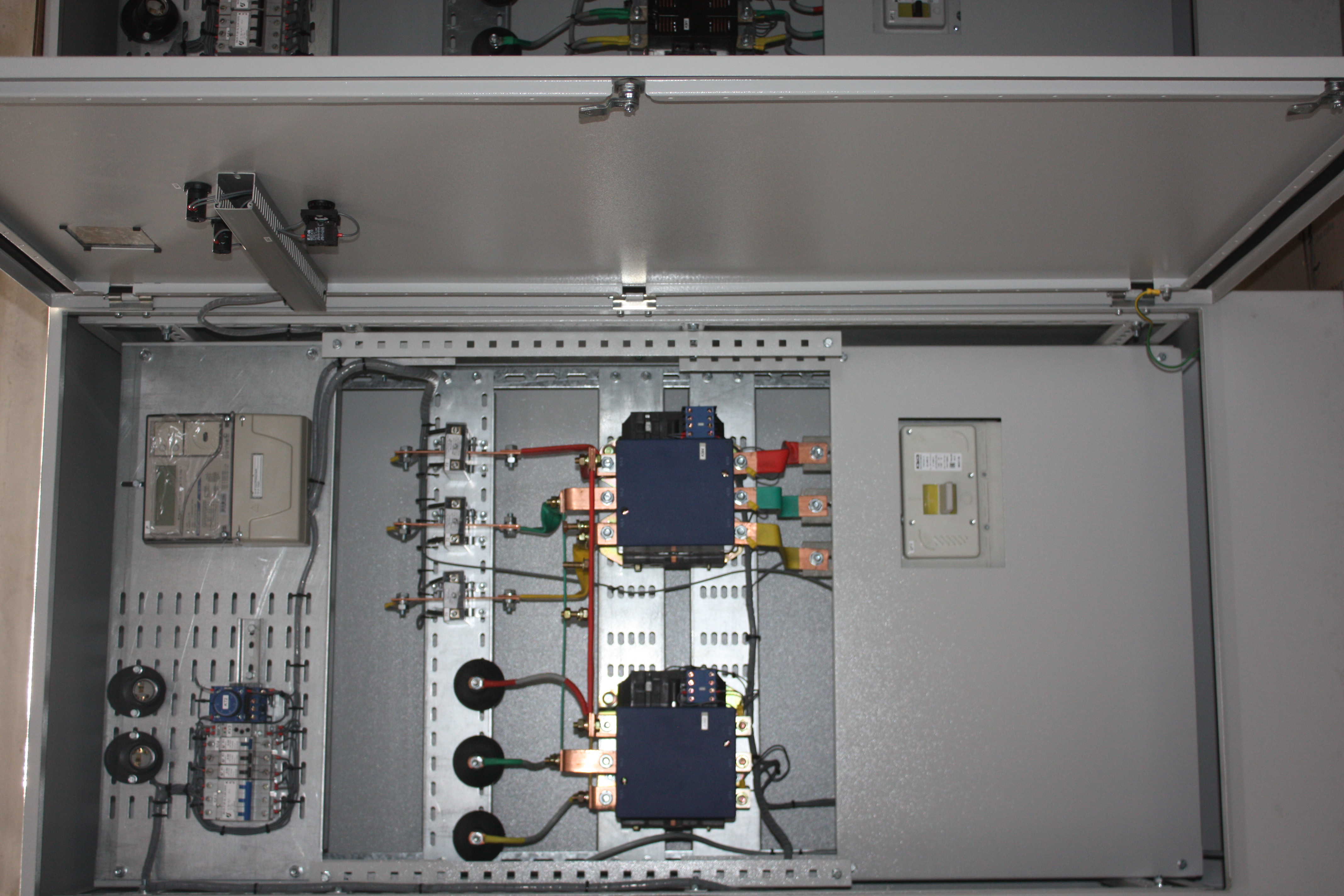

Вводно-распределительные устройства «ЭЛТЕХ-А»
ВРУ «ЭЛТЕХ-А»Назначение ВРУ «ЭЛТЕХ-А»
Устройства вводно-распределительные предназначены для приема, распределения и учета электрической энергии напряжением 380/220 V трехфазного переменного тока частоты 50 Гц в четырех- и пяти-проводных электрических сетях с системами заземления TN-C, TN-C-S, TN-S, и обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях.
нужен расчет или разработка?
быстрая связь с менеджером!
просто оставьте ваш контакт, нажмите на кнопку «Звонок менеджера» - мы перезвоним вам как только получим заявку!
Техническое ОПИСАНИЕ ВРУ
Назначение вводно-распределительного устройства
Устройства вводно-распределительные предназначены для приема, распределения и учета электрической энергии напряжением 380/220 V трехфазного переменного тока частоты 50 Гц в четырех- и пяти-проводных электрических сетях с системами заземления TN-C, TN-C-S, TN-S, и обеспечивают защиту отходящих линий при перегрузках и коротких замыканиях.
Область применения НКУ
Устройства ВРУ применяются для распределения электроэнергии на промышленных объектах и объектах гражданского строительства.
Устройство предназначено для эксплуатации в следующих условиях:
- воздействия климатических факторов внешней среды исполнение по
ГОСТ 15150-69 – УХЛ; ГОСТ 155431-89 категория размещения - 4;
-высота над уровнем моря - не более 2000 м.
-рабочее положение - вертикальное, с допустимым отклонением в
любую сторону на 5%;
-температура окружающей среды - в соответствии с климатическим исполнением по ГОСТ 15150-69; ГОСТ 155431-89.
Технические характеристики ВРУ
Номинальный ток в зависимости от модификации: от 16 до 630 А
Напряжение: 220/380В
Толщина металла: 1,5 мм
Тип покрытия: порошковое полиэфирное
Степень защиты, создаваемая оболочкой: IP 40 или IP 54
Угол открывания дверей: 110 градусов
Компактное распределение комплектации внутри шкафа и возможность фиксации рабочего, тестового и отключенного положений функциональных блоков
Возможность применения оборудования ведущих мировых производителей:
Schneider Electric, ABB, Siemens, Hyundai, OEZ и др.
Малогабаритные изменяемые конструкции под требования заказчика, за счет оптимальной плотности монтажа
Исполнение НКУ одностороннего и двустороннего обслуживания
Вид внутреннего разделения по ГОСТ 51321.1 — до класса 4B
Высокая ремонтопригодность, быстрая замена комплектующих и функциональных блоков
Разработаем более дешевые аналоги различного оборудования
Легкое проектирование на основе разработанных стандартных решений
Техническая поддержка Заказчика и сопровождение оборудования в процессе эксплуатации
Оперативная замена вышедших из строя комплектующих
Профилактическое обслуживание по желанию Заказчика
Максимальная безопасность персонала за счет разделения отсеков
Сейсмостойкое исполнение до 9 баллов по шкале MSK-64
Локализация КЗ в пределах отсека для видов 3b и 4b
