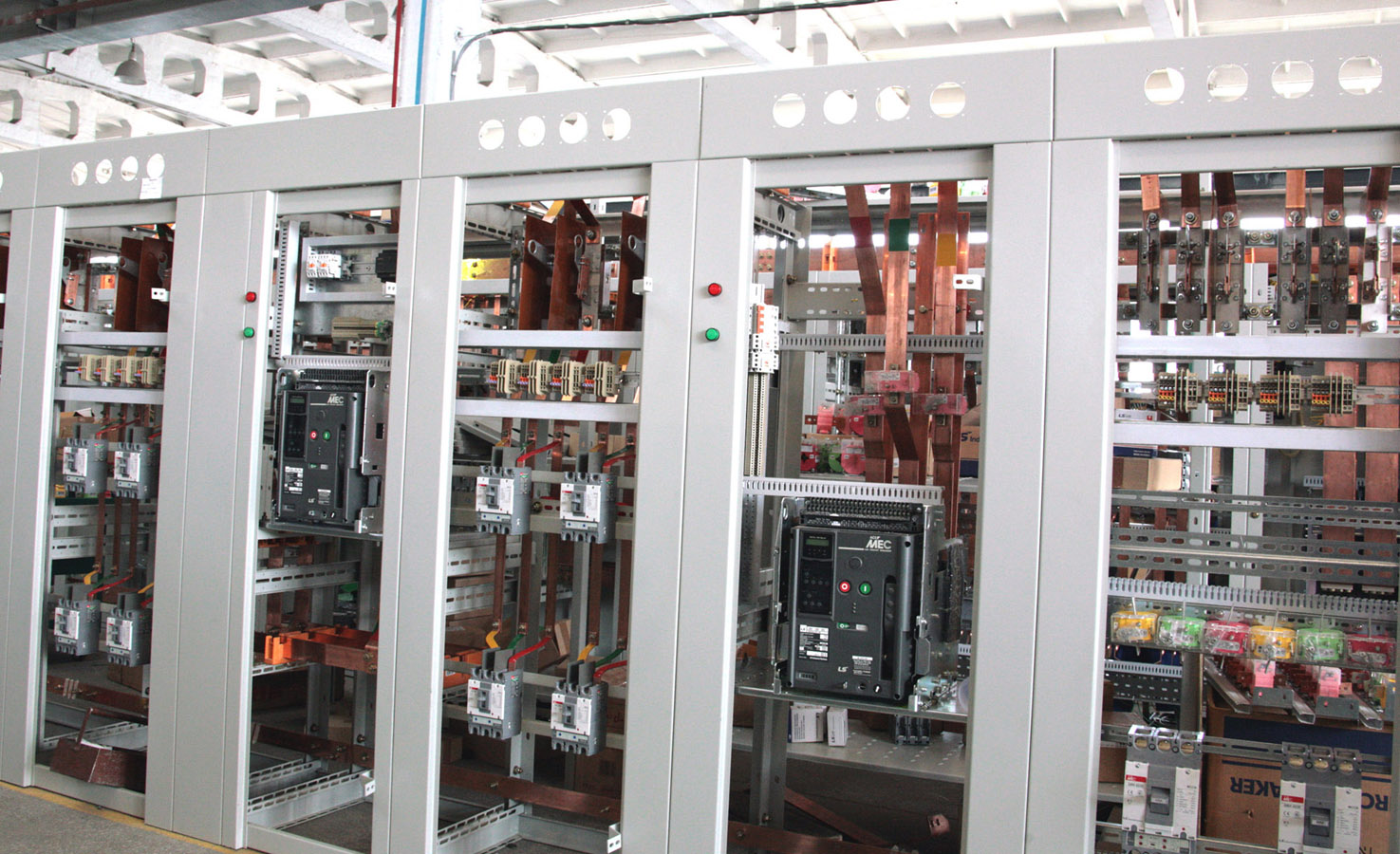

Щиты одностороннего обслуживания ЩО-70/90 «ЭЛТЕХ-А»
Щитки ЩО-70/ЩО-90 «ЭЛТЕХ-А»Назначение ЩО-70, ЩО-90 «ЭЛТЕХ-А»
Панели распределительные серии ЩО70 предназначены для комплектования распределительных устройств трехфазного переменного тока напряжением 380/220 В, частотой 50 Гц сетей с глухозаземлённой или изолированной нейтралью. Панели распределительные серии ЩО70, выполняются в соответствии с требованиями рабочей конструкторской документацией и ГОСТ 22789-94 в части требований к низковольтным комплектным устройствам (стационарным, для внутренней установки, защищенных с передней стороны).
нужен расчет или разработка?
быстрая связь с менеджером!
просто оставьте ваш контакт, нажмите на кнопку «Звонок менеджера» - мы перезвоним вам как только получим заявку!
Техническое ОПИСАНИЕ ЩО-70/90
Назначение ЩО-70
Панели распределительные серии ЩО70 предназначены для комплектования распределительных устройств трехфазного переменного тока напряжением 380/220 В, частотой 50 Гц сетей с глухозаземлённой или изолированной нейтралью.
Панели распределительные серии ЩО70, выполняются в соответствии с требованиями рабочей конструкторской документацией и ГОСТ 22789-94 в части требований к низковольтным комплектным устройствам (стационарным, для внутренней установки, защищенных с передней стороны).
Область применения ЩО-70
Щиты, скомплектованные из панелей ЩО-70 и ЩО 90, могут быть использованы в электро-помещениях производственных, административных, общественных зданий, промышленных объектов и объектов гражданского строительства.
Устройство предназначено для эксплуатации в следующих условиях:
• климатическое исполнение панелей – У категории размещения 3 по ГОСТ 15150;
• рабочий диапазон температур– от-40°С до+50°С;
• панели предназначены для установки в закрытых помещениях с естественной вентиляцией;
• без искусственно регулируемых климатических условий;
• окружающая среда должна быть невзрывоопасной, не содержать агрессивных газов и испарений;
• окружающая среда должна быть не насыщенной токопроводящей пылью, водяными парами.
Отличительные особенности ЩО-70
• имеют единую для всех исполнений высоту – 2000 мм, глубину – 600 мм;
• комплектуются из вводных, линейных, секционных и торцевых панелей одностороннего обслуживания;
• в панелях устанавливаются современные комплектующие аппараты ведущих мировых производителей с учетом требований заказчика;
• широко применяются логические контроллеры и многофункциональные электронные счетчики.
Компактное распределение комплектации внутри шкафа и возможность фиксации рабочего, тестового и отключенного положений функциональных блоков
Возможность применения оборудования ведущих мировых производителей:
Schneider Electric, ABB, Siemens, Hyundai, OEZ и др.
Малогабаритные изменяемые конструкции под требования заказчика, за счет оптимальной плотности монтажа
Исполнение НКУ одностороннего и двустороннего обслуживания
Вид внутреннего разделения по ГОСТ 51321.1 — до класса 4B
Высокая ремонтопригодность, быстрая замена комплектующих и функциональных блоков
Разработаем более дешевые аналоги различного оборудования
Легкое проектирование на основе разработанных стандартных решений
Техническая поддержка Заказчика и сопровождение оборудования в процессе эксплуатации
Оперативная замена вышедших из строя комплектующих
Профилактическое обслуживание по желанию Заказчика
Максимальная безопасность персонала за счет разделения отсеков
Сейсмостойкое исполнение до 9 баллов по шкале MSK-64
Локализация КЗ в пределах отсека для видов 3b и 4b
