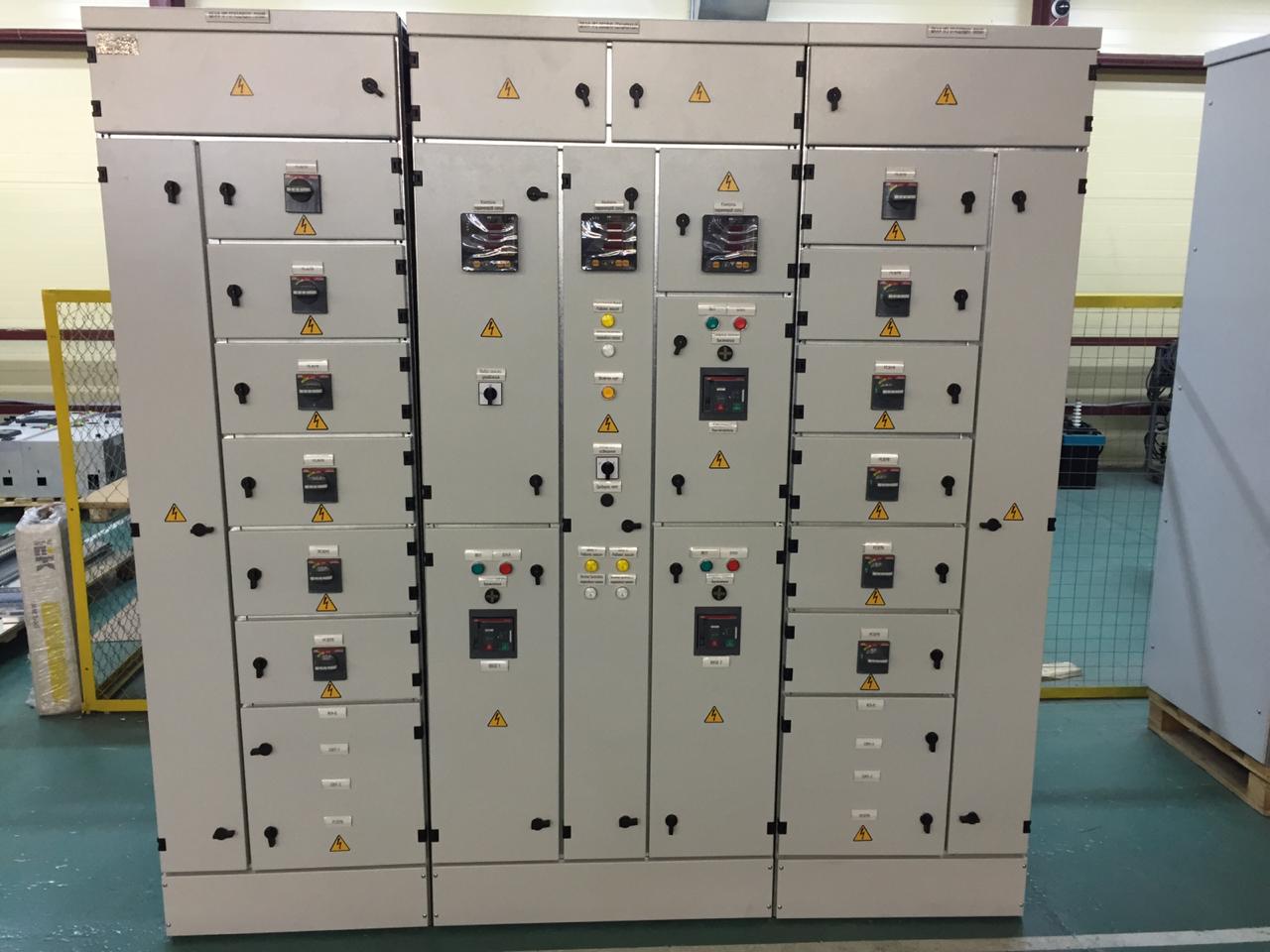

Главные распределительные щиты сборки «ЭЛТЕХ-А»

ГРЩ «ЭЛТЕХ-А»

Главные распределительные щиты ГРЩ «ЭЛТЕХ-А»

Главный распределительный щит ГРЩ - низковольтное комплектное устройство, применяемое для снабжения электроэнергией различных объектов. Щит ГРЩ обеспечивает ввод, распределение и учет электроэнергии в жилых домах, общественных зданиях и промышленных объектах, а также выполняет функции управления, контроля и защиты отходящих электрических цепей от перегрузок и коротких замыканий.

нужен расчет или разработка?
быстрая связь с менеджером!

просто оставьте ваш контакт, нажмите на кнопку «Звонок менеджера» - мы перезвоним вам как только получим заявку!

произведем типовое и уникальное оборудование по вашим требованиям
звонок менеджера

Техническое ОПИСАНИЕ ГРЩ

Назначение ГРЩ

Главный распределительный щит ГРЩ - низковольтное комплектное устройство, применяемое для снабжения электроэнергией различных объектов. Щит ГРЩ обеспечивает ввод, распределение и учет электроэнергии в жилых домах, общественных зданиях и промышленных объектах, а также выполняет функции управления, контроля и защиты отходящих электрических цепей от перегрузок и коротких замыканий.

Область применения ГРЩ

ГРЩ предназначен для работы в трехфазных силовых сетях с номинальным напряжением 380/220В переменного тока и частотой 50 Гц с глухо-заземленной или разделенной нейтралью. ГРЩ обеспечивает распределение электроэнергии между групповыми потребителями и применяется для оснащения объектов различного назначения (многоквартирных домов, административных зданий, промышленных предприятий и пр.).

Отличительные особенности ГРЩ

Производство и сборка ГРЩ производится в соответствии с технической и проектной документацией, предоставленной заказчиком. Шкафы, в которых размещается оборудование, могут быть одностороннего и двустороннего обслуживания. Они связаны между собой и собираются в одну сборку.
По функциональному назначению различают шкафы:
Вводные - предназначены для установки автоматических аппаратов замыкания и размыкания сети и блоков контроля и управления, обеспечивающих высокий уровень безопасности при перегрузках сетей. Осуществляют подключение силовых вводов и распределение электрической энергии на секции и отходящие линии. Могут быть оборудованы устройством АВР;
Секционные - обеспечивают прием, распределение и учет электроэнергии, а также защиту сетей от скачков напряжения и перегрузок. Оснащаются автоматическими выключателями и рубильниками. При пропадании напряжения на одном из вводов они производят переключение с одной секции на другую;
Линейные - осуществляют распределение электроэнергии на отходящие линии. Оборудуются автоматическими выключателями различных типов и рубильниками. При наличии одного ввода главный распределительный щит ГРЩ оборудуется только вводной и линейной панелью. Устройства с двумя или тремя вводами оснащается тремя шкафами (вводными, секционными и линейными).
Шкафы ГРЩ изготавливаются на основе каркасных, модульных металлоконструкций, что обеспечивает простоту их транспортировки, монтажа и обслуживания.

Преимущества ПРОИЗВОДСТВА «элтех-а»
спокойствие в гарантии качества и сроков
Технологичность

Компактное распределение комплектации внутри шкафа и возможность фиксации рабочего, тестового и отключенного положений функциональных блоков

Возможность применения оборудования ведущих мировых производителей:
Schneider Electric, ABB, Siemens, Hyundai, OEZ и др.

Малогабаритные изменяемые конструкции под требования заказчика, за счет оптимальной плотности монтажа

Исполнение НКУ одностороннего и двустороннего обслуживания

Вид внутреннего разделения по ГОСТ 51321.1 — до класса 4B

Экономия

Высокая ремонтопригодность, быстрая замена комплектующих и функциональных блоков

Разработаем более дешевые аналоги различного оборудования

Легкое проектирование на основе разработанных стандартных решений

Сервис

Техническая поддержка Заказчика и сопровождение оборудования в процессе эксплуатации

Оперативная замена вышедших из строя комплектующих

Профилактическое обслуживание по желанию Заказчика

Безопасность

Максимальная безопасность персонала за счет разделения отсеков

Сейсмостойкое исполнение до 9 баллов по шкале MSK-64

Локализация КЗ в пределах отсека для видов 3b и 4b
